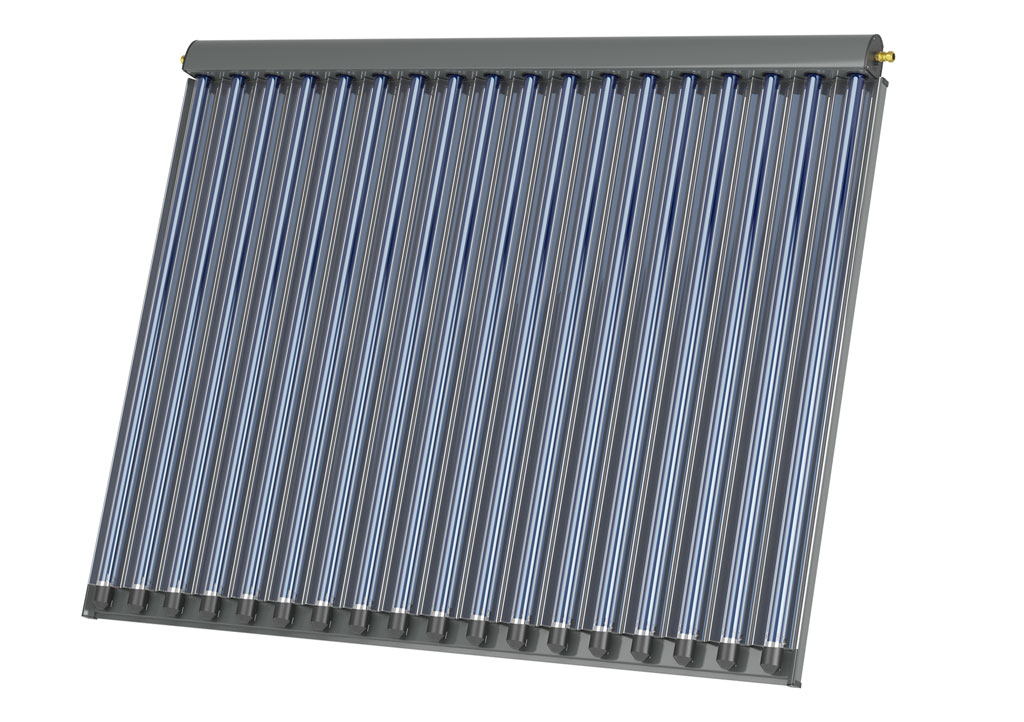

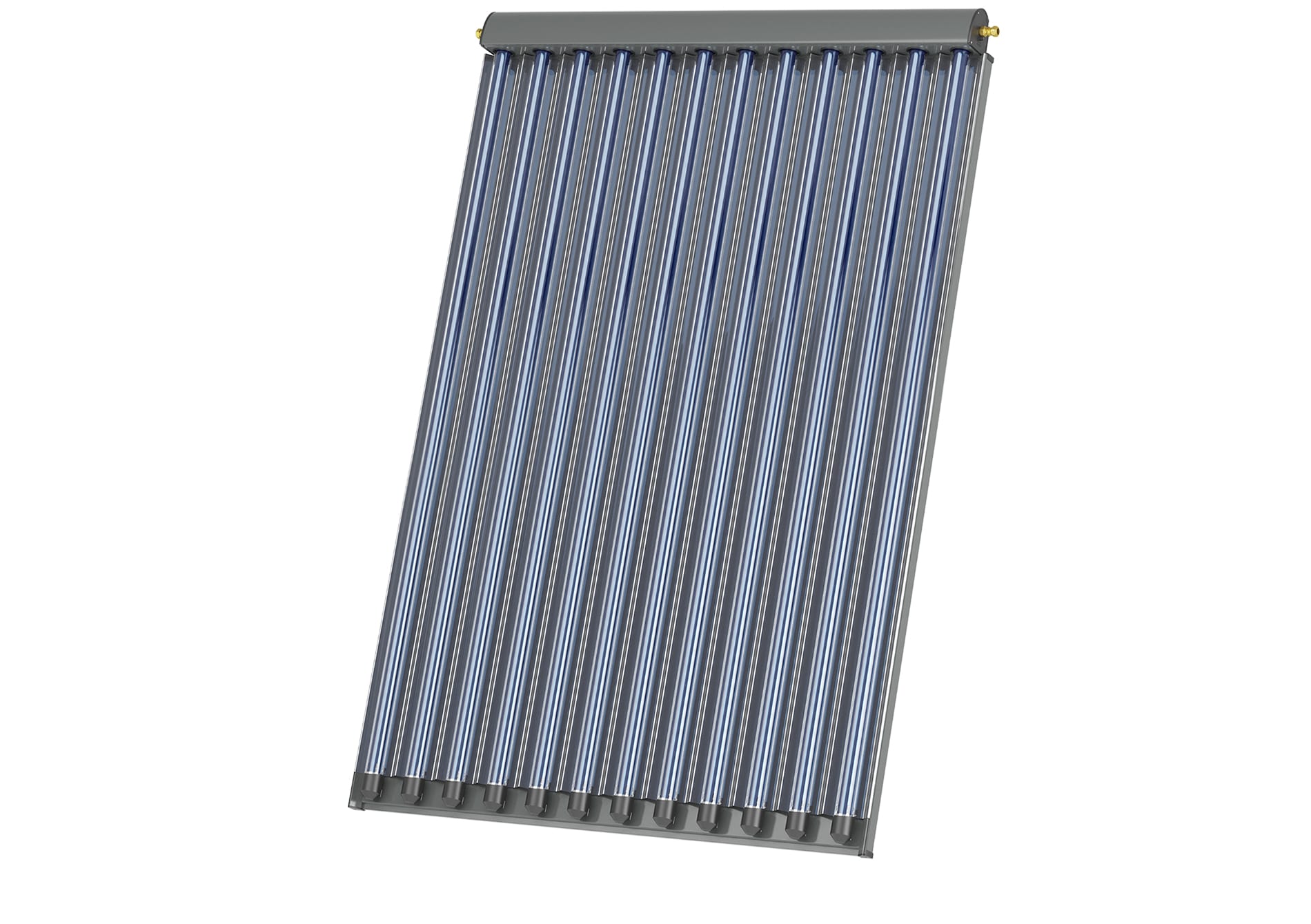

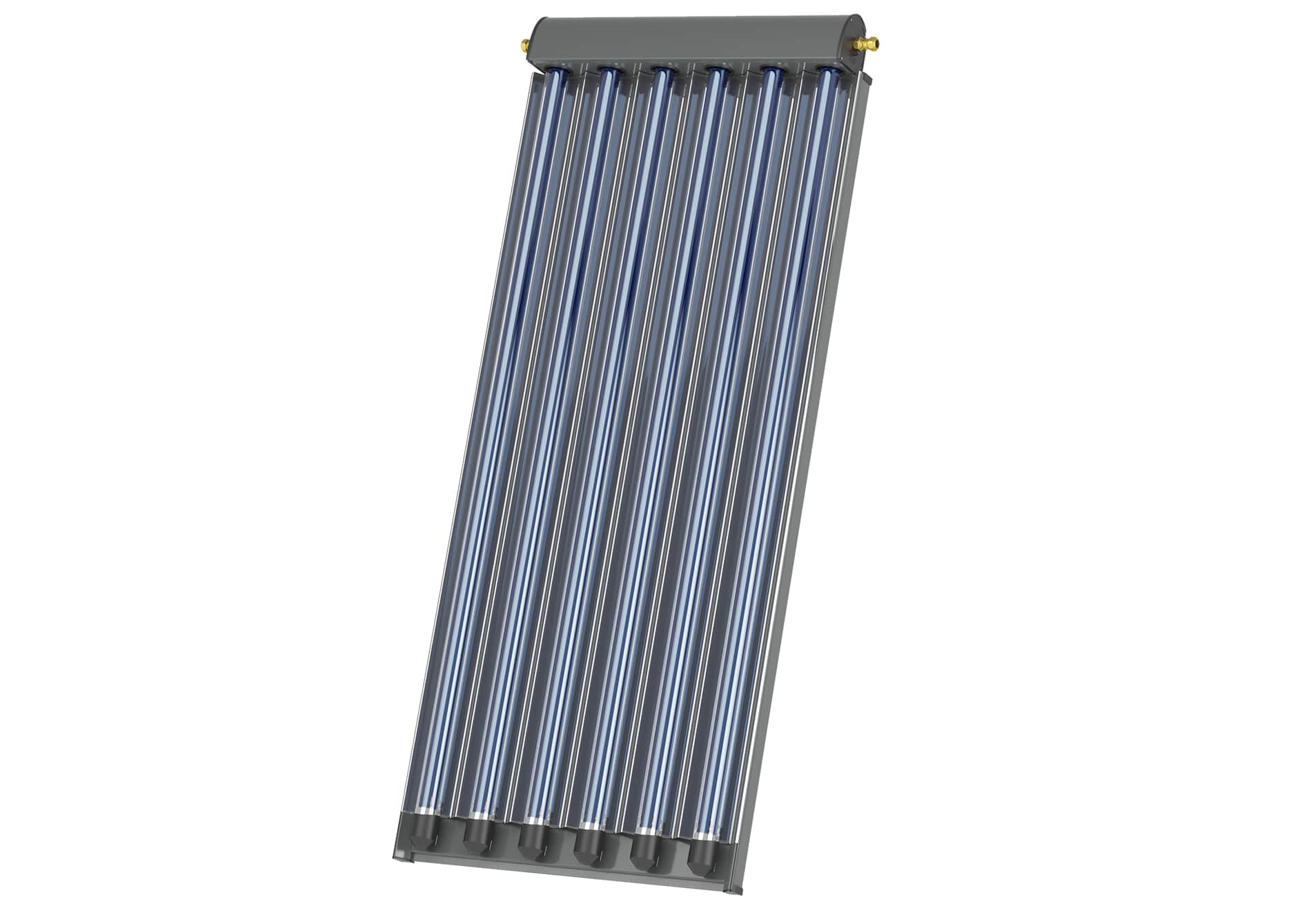

Vakuumröhrenkollektor
CPC INOX
Über den Kollektor
- für Warmwasserbereitung und Heizungsunterstützung
- Reihenverschaltbarkeit
- Werkstoff des Registers: Edelstahl
Lieferumfang
komplett vormontierte Einheit aus:
- Vakuumröhren nach dem Thermoskannenprinzip
- Sammelkasten mit direkt durchströmter Wärmeübertragungseinheit und trockener Röhrenanbindung
- CPC Spiegel
Kollektoren werden einzeln im Karton verpackt. Zusätzlich ist eine Sonnenschutzfolie über den Vakuumröhren.
Montagearten
- Aufdachmontage
- Flachdach-/ Wandmontage
Hinweis: Prinzipiell ist der Sammler oben zu montieren. Die Mindestneigung bei Aufdach- und Flachdachmontage beträgt 15°.
Baureihe | CPC 6 INOX | CPC 12 INOX | CPC 18 INOX | |
Anzahl der Vakuumröhren | 6 | 12 | 18 | |
Kollektorertragsklasse (50°C/75°C) (Solergy) 1) | AA/AA | AA/AA | AA/AA | |
Kollektorertrag (50 °C Würzburg) | kWh / Jahr | 665 | 1313 | 1961 |
Kollektorleistung pro Modul 2) | W | 607 | 1198 | 1789 |
Kollektorleistung pro Modul 3) | W | 644 | 1272 | 1899 |
Produktdaten entsprechend EU-Verordnung 811/2013 und 812/2013 (Erp-relevante Daten) Referenzfläche | ||||
Asol Kollektor-Referenzfläche (brutto) | m² | 1,16 | 2,29 | 3,42 |
η0 optischer Wirkungsgrad | 0,56 | 0,56 | 0,56 | |
ηcol Kollektorwirkungsgrad | % | 52 | 52 | 52 |
a1 linearer Wärmedurchgangskoeffizient | W/(m² K) | 0,65 | 0,65 | 0,65 |
a2 quadratischer Wärmedurchgangskoeffizient | W/(m² K²) | 0,004 | 0,004 | 0,004 |
IAM Einfallswinkel-Korrekturfaktor | 0,99 | 0,99 | 0,99 | |
Weitere Produktdetails | ||||
Bruttofläche | m² | 1,16 | 2,29 | 3,42 |

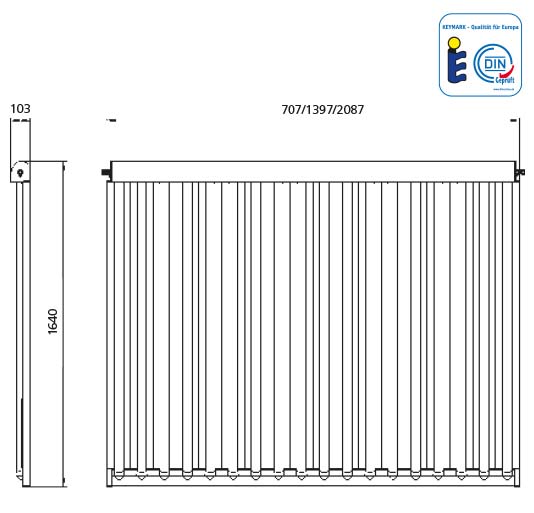

Rastermaße (Länge x Breite x Höhe) | m | 1,64 x 0,71 x 0,10 | 1,64 x 1,40 x 0,10 | 1,64 x 2,09 x 0,10 |
Kollektorinhalt | l | 0,87 | 1,73 | 2,60 |
Gewicht (leer) | kg | 17,4 | 32,7 | 48 |
Betriebsüberdruck, max. zulässig | bar | 10 | 10 | 10 |
Stillstandstemperatur, max. | °C | 301 | 301 | 301 |
Anschluss-Weite, Klemmverschraubung | mm | 15 | 15 | 15 |
Fühlerhülse | mm | 6 | 6 | 6 |
Farbe (Alu-Rahmenprofile, pulverbeschichtet) | RAL 7015 | |||
Farbe (Kunststoffteile) | schwarz | |||
Konformität 4) | Druckgeräterichtlinie 2014/68/EU | |||
Hagelschlagbeständigkeit nach ISO 9806 | mm | 35 | ||
Prüfung und Zulassungen | ISO 9806, Solar Keymark | |||
DIN CERTCO-Registernummer | 011-7S134 R |
1) nutzbar nur mit eigener Solar Keymark Zertifizierung, Details Siehe: www.initiative-sonnenheizung.com und www.dincertco.de
2) bei 1000 W/m² und 40 K Temperaturdifferenz zwischen mittlerer Kollektortemperatur und Umgebungstemperatur.
3) bei 1000 W/m² und 0 K Temperaturdifferenz zwischen mittlerer Kollektortemperatur und Umgebungstemperatur.
4) bestehende Zertifizierung der Kollektoren durch TÜV SÜD Industrie Service GmbH für Ritter Energie- und Umwelttechnik GmbH & Co.KG; Gültigkeit innerhalb von Deutschland. Eine eigene Zertifizierung nach Druckgeräterichtlinie kann bei Bedarf beim TÜV beantragt werden.
2) bei 1000 W/m² und 40 K Temperaturdifferenz zwischen mittlerer Kollektortemperatur und Umgebungstemperatur.
3) bei 1000 W/m² und 0 K Temperaturdifferenz zwischen mittlerer Kollektortemperatur und Umgebungstemperatur.
4) bestehende Zertifizierung der Kollektoren durch TÜV SÜD Industrie Service GmbH für Ritter Energie- und Umwelttechnik GmbH & Co.KG; Gültigkeit innerhalb von Deutschland. Eine eigene Zertifizierung nach Druckgeräterichtlinie kann bei Bedarf beim TÜV beantragt werden.

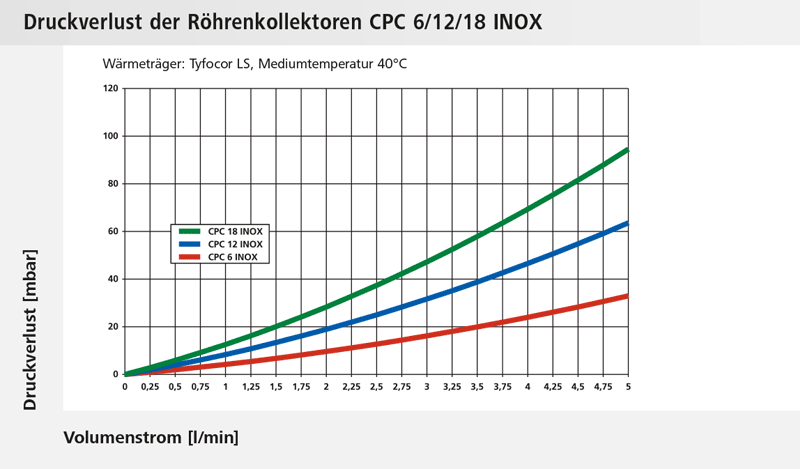

Druckverlust Vakuumröhrenkollektoren CPC 6 INOX / 12 INOX /18 INOX von Ritter Energie
– Wärmeträger: Tyfocor LS, Mediumtemperatur 40°C

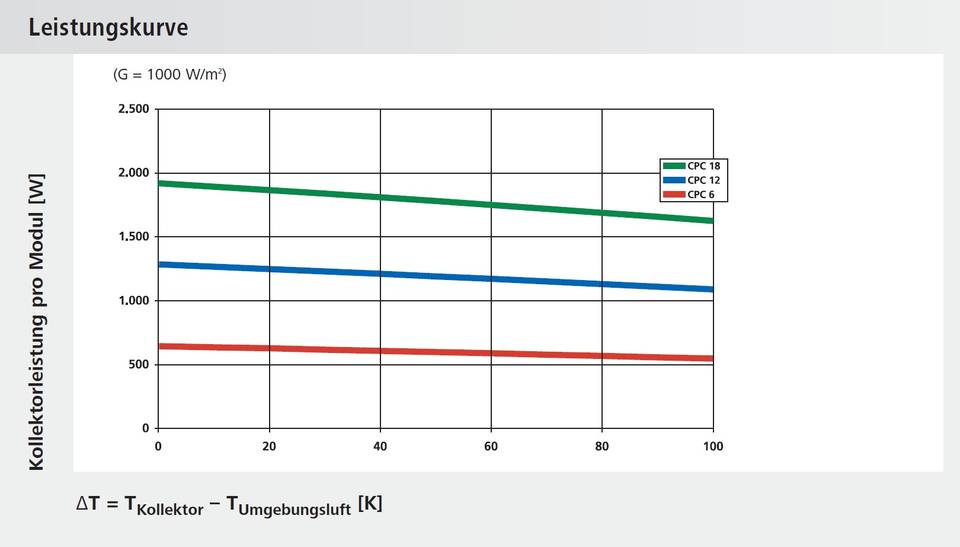

Leistungskurve der Ritter Energie Vakuumröhrenkollektoren CPC 6 INOX / 12 INOX /18 INOX
– (G = 1000 W/m²)
